نحوه نقشه برداری راه‌آهن
نقشه برداری راه آهن، علم و هنر تعیین دقیق موقعیت نقاط روی زمین و نمایش آن ها بر روی نقشه است.
به گزارش ریل ایران به نقل از رایمند، این فرایند پیچیده و دقیق، نقش محوری در طراحی، ساخت و نگهداری خطوط ریلی ایفا می کند.
از زمان آغاز ساخت اولین خطوط آهن در قرن نوزدهم، نقشه برداری همواره به عنوان یک ابزار ضروری برای اطمینان از ایمنی، دقت و کارایی این سیستم‌های حمل و نقل مورد استفاده قرار گرفته است. با پیشرفت تکنولوژی، ابزار ها و روش های نقشه برداری نیز متحول شده اند و امروزه شاهد استفاده از فناوری های نوین مانند سامانه های تعیین موقعیت ماهواره ای جهانی (GNSS) و لیزر اسکنرها هستیم.
نقشه برداری در پروژه های راه آهن، یکی از مراحل حیاتی و اساسی به شمار می آید که تأثیر زیادی بر موفقیت و کارایی این پروژه ها دارد. این فرآیند به مهندسان و طراحان کمک می کند تا اطلاعات دقیقی از ویژگی های زمین، موقعیت های جغرافیایی و موانع موجود جمع آوری کنند. در واقع، نقشه برداری به عنوان پایه گذار طراحی و ساخت خطوط راه‌آهن، نقش کلیدی در تعیین مسیر های بهینه، کاهش هزینه ها و زمان پروژه ایفا می کند.
اهمیت نقشه برداری در پروژه های راه آهن به چندین عامل بستگی دارد. نخست، دقت در نقشه برداری می تواند به کاهش خطرات و حوادث در طول مراحل ساخت و بهره برداری کمک کند. با داشتن اطلاعات دقیق از زمین، مهندسان می توانند تصمیمات بهتری در مورد شیب ها، منحنی ها و نقاط تقاطع اتخاذ کنند، از طرفی نققشه برداری می تواند به بهینه سازی منابع مالی و انسانی کمک کند. با تعیین دقیق مسیر، می توان از هزینه های اضافی ناشی از تغییر مسیر یا اصلاحات و تغییرات برنامه ریزی نشده جلوگیری کرد. در نهایت، نقشه برداری به تأمین ایمنی و راحتی مسافران کمک می کند، زیرا یک مسیر بهینه می تواند زمان سفر را کاهش داده و کیفیت خدمات را بهبود بخشد.

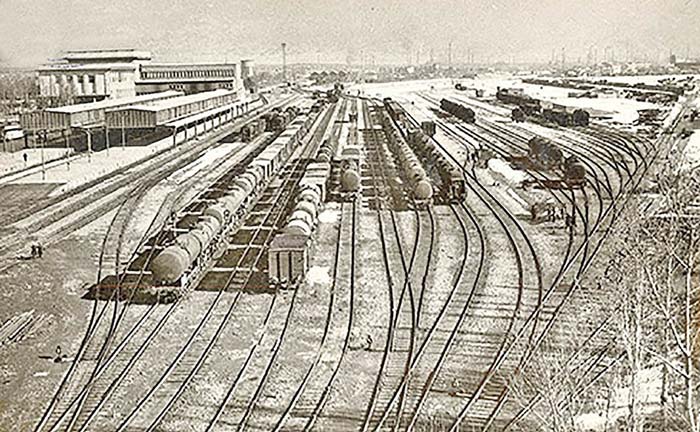

تاریخچه نقشه برداری راه آهن
تاریخچه نقشه برداری راه‌آهن به قرن نوزدهم باز می گردد، زمانی که نخستین خطوط راه آهن در اروپا و آمریکا ساخته شدند. در آن زمان، نقشه برداران با استفاده از ابزار های ابتدایی مانند تئودولیت و ابزار های اندازه گیری ساده، مسیر های راه آهن را طراحی می کردند. با پیشرفت فناوری، این فرآیند نیز دچار تحول شد. ظهور فناوری های نوین مانند GPS و لیزر های نقشه‌برداری، دقت و سرعت عملیات نقشه برداری را به طرز چشمگیری افزایش داد.
امروزه، نقشه برداری راه آهن به یک علم پیچیده تبدیل شده است که نیاز به تخصص های مختلفی دارد و به طور مستمر در حال تکامل است. با توجه به اهمیت این موضوع، بررسی روش ها و تکنیک های نوین نقشه برداری در پروژه های راه آهن، به ویژه در عصر فناوری های پیشرفته، از اهمیت ویژه ای برخوردار است.
در این مقاله، قصد داریم به بررسی جامع مراحل مختلف نقشه برداری راه آهن، از جمله نقشه برداری مقدماتی، اجرایی و نظارتی، بپردازیم. همچنین، به معرفی ابزار ها و نرم افزار های مورد استفاده در این حوزه و چالش های پیش روی آن خواهیم پرداخت.
تعریف نقشه برداری راه آهن
نقشه برداری راه آهن، ستون فقرات هر پروژه ریلی است. این فرآیند دقیق و پیچیده، از مراحل اولیه طراحی تا ساخت و بهره برداری از خطوط آهن، نقش محوری ایفا می کند. با توجه به اهمیت روزافزون حمل و نقل ریلی در اقتصاد جهانی و توسعه پایدار، دقت و کیفیت نقشه برداری در این حوزه از اهمیت دوچندان برخوردار است.
نقشه برداری در راه‌آهن شامل مجموعه ای از فرآیند ها و تکنیک هاست که به منظور تعیین موقعیت و طراحی مسیر های خطوط راه آهن انجام می شود. این فرآیند شامل جمع آوری داده های دقیق از ویژگی های زمین، موانع موجود، و شرایط جغرافیایی است. هدف اصلی نقشه برداری راه آهن، ایجاد یک نقشه دقیق و قابل اعتماد است که به مهندسان و طراحان اجازه می دهد تا بهترین مسیر را برای خطوط راه آهن انتخاب کرده و در مراحل ساخت و نگهداری از آن استفاده کنند.
مفهوم و هدف نقشه برداری در ساخت و نگهداری خطوط راه‌آهن
نقشه برداری راه آهن به عنوان یک علم و هنر، به مهندسان این امکان را می دهد که با استفاده از داده های دقیق، مسیرهای بهینه ای را طراحی کنند. این مسیر ها باید به گونه ای انتخاب شوند که ضمن رعایت استاندارد های ایمنی و عملکرد، هزینه های ساخت و نگهداری را نیز به حداقل برسانند.
انواع نقشه برداری در حوزه راه آهن
نقشه برداری در حوزه راه آهن، فرآیندی دقیق و حیاتی است که از مراحل اولیه طراحی تا بهره برداری و نگهداری خطوط ریلی ادامه می یابد. این فرآیند به کمک ابزارها و تکنیک های مختلف، اطلاعات دقیق و جامعی از زمین، عوارض طبیعی و مصنوعی و موقعیت دقیق نقاط مختلف مسیر را فراهم می آورد. در ادامه به بررسی انواع مختلف نقشه برداری در حوزه راه آهن می‌پردازیم:
نقشه برداری اولیه
بررسی های اولیه: در این مرحله، مطالعات اولیه ای بر روی منطقه انجام می شود تا بهترین مسیر برای احداث خط آهن انتخاب شود. عواملی مانند شیب زمین، نوع خاک، وجود منابع آب، مناطق مسکونی و صنایع در این بررسی ها مد نظر قرار می گیرند.
تهیه نقشه های پایه: با استفاده از عکس های هوایی، تصاویر ماهواره ای و برداشت های زمینی، نقشه های پایه منطقه تهیه می شود. این نقشه ها شامل اطلاعاتی درباره توپوگرافی زمین، شبکه های موجود (راه ها، رودخانه ها و …) و کاربری اراضی است.
ارزیابی اقتصادی: بر اساس اطلاعات جمع آوری شده، یک ارزیابی اقتصادی از مسیر های مختلف انجام می شود تا بهترین گزینه از نظر هزینه و زمان اجرا انتخاب شود.
نقشه برداری اجرایی
پیمایش دقیق مسیر: پس از انتخاب مسیر نهایی، عملیات پیمایش دقیق مسیر آغاز می شود. در این مرحله، نقاط کنترل اصلی و فرعی تعیین شده و مختصات دقیق آن ها با استفاده از تجهیزات نقشه برداری تعیین می شود.
تهیه پروفیل طولی و عرضی: پروفیل طولی نشان دهنده تغییرات ارتفاعی مسیر در طول خط آهن است و پروفیل عرضی نشان دهنده عرض مسیر و مشخصات مقاطع عرضی است.
طراحی سازه ها: بر اساس اطلاعات به دست آمده از نقشه برداری اجرایی، طراحی سازه های مختلف مانند پل ها، تونل ها و ایستگاه ها انجام می شود.

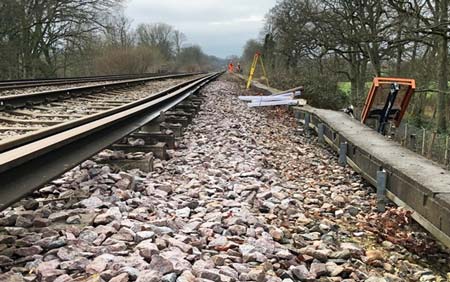

نقشه برداری نظارتی (کنترلی)
کنترل نشست و خیزش: با استفاده از نقاط کنترل دائمی، تغییرات ارتفاعی سازه ها و مسیر خط آهن در طول زمان اندازه گیری می شود تا از بروز مشکلات ناشی از نشست یا خیزش جلوگیری شود.

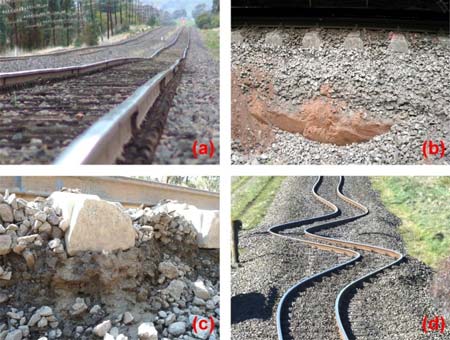

کنترل تغییر شکل هندسی: تغییرات در هندسه مسیر مانند انحراف ریل ها یا تغییر در شعاع قوس ها به صورت دوره ای بررسی می شود.
نظارت بر عملیات نگهداری: نقشه برداری نظارتی در عملیات نگهداری و تعمیرات خط آهن نیز مورد استفاده قرار می گیرد تا از انجام صحیح عملیات اطمینان حاصل شود.
نقشه برداری پس از احداث
تهیه نقشه های: “As Built” پس از اتمام ساخت خط آهن، نقشه های “As Built” خطوط اجرا شده تهیه می شود تا با نقشه های طراحی مقایسه شود و در صورت وجود اختلاف، اصلاحات لازم انجام شود.
بروز رسانی بانک اطلاعاتی: اطلاعات به دست آمده از نقشه برداری پس از احداث در بانک اطلاعاتی پروژه ثبت می شود تا در عملیات نگهداری و توسعه آینده مورد استفاده قرار گیرد.
البته بطور کلی، انواعی دیگر از نقشه برداری در پروژه احداث یک راه آهن نقش دارند تا به واسطه استفاده از آن ها نقشه بردار بتواند از صحت و دقت مسیر پیاده شده اطمینان حاصل کند و امنیت و سلامت پروژه را برای ادامه کار و استفاده عموم تضمین نماید. برخی از این انواع نقشه برداری به شرح زیر است:
نقشه برداری زیرزمینی: در ساخت تونل ها و سایر سازه های زیر زمینی، از روش های خاصی مانند استفاده از توتال استیشن ها، لیزر اسکنرها و دوربین های مخصوص برای برداشت اطلاعات استفاده می شود.
نقشه برداری هوایی: با استفاده از پهپاد ها و هواپیما های بدون سرنشین، تصاویر هوایی با وضوح بالا تهیه می شود که برای تهیه نقشه های توپوگرافی و بررسی تغییرات محیطی مورد استفاده قرار می گیرد.
نقشه برداری دریایی: در مناطقی که خط آهن در مجاورت دریا یا رودخانه قرار دارد، از روش های خاصی برای اندازه گیری عمق آب و بررسی وضعیت بستر دریا استفاده می شود. که می توان به استفاده از اکوساندر پها برای بررسی وضعیت آب ها اشاره کرد.
با این حال، انتخاب روش های نقشه برداری مناسب به عوامل مختلفی مانند نوع پروژه، شرایط زمین، بودجه و زمانبندی بستگی دارد. همچنین، با پیشرفت فناوری، ابزار ها و روش های جدیدی در حوزه نقشه برداری راه آهن معرفی می شوند که باعث افزایش دقت و سرعت عملیات می شوند.
نقشه برداری راه آهن چه اهدافی را دنبال می کند؟
هدف از نقشه برداری راه آهن شامل موارد زیر است:
تحلیل و ارزیابی زمین شناسی: بررسی ویژگی های زمین، شیب ها، و نوع خاک به مهندسان کمک می کند تا مسیر های مناسب را شناسایی کنند. این اطلاعات به ویژه در مناطقی با ویژگی های زمین شناسی پیچیده بسیار حیاتی است.
طراحی مسیر: با استفاده از داده های جمع آوری شده، مهندسان می توانند مسیر هایی طراحی کنند که با حداقل تغییرات و موانع، به مقصد برسند. این طراحی باید شامل شیب ها، منحنی ها و نقاط تقاطع باشد.
کاهش هزینه ها: با انتخاب مسیرهای بهینه، می توان هزینه های ناشی از ساخت و نگهداری را کاهش داد. نقشه برداری دقیق می تواند از هزینه های اضافی ناشی از اصلاحات و تغییر مسیر جلوگیری کند.
تأمین ایمنی: نقشه برداری دقیق به تأمین ایمنی مسافران و بارها کمک می کند. با داشتن اطلاعات دقیق از مسیر، می توان خطرات احتمالی را شناسایی و مدیریت کرد.
نگهداری و تعمیرات: نقشه برداری نه تنها در مرحله ساخت اهمیت دارد، بلکه در مراحل نگهداری و تعمیرات نیز بسیار حیاتی است. با داشتن نقشه های دقیق، می توان به راحتی نقاط ضعف و نیاز به تعمیرات را شناسایی کرد.
آیا نقشه برداری راه آهن با سایر روش های نقشه برداری تفاوتی دارد؟
به طور کلی می توان گفت که نقشه برداری راه آهن دارای ویژگی ها و نیازهای خاصی است که آن را از دیگر انواع نقشه برداری متمایز می کند. در زیر به برخی از این تفاوت ها اشاره کردیم:
مقیاس و دقت: نقشه برداری راه آهن به دلیل وابستگی بالا به جزئیات، معمولاً به دقت بالاتری نیاز دارد. در حالی که نقشه برداری های عمومی ممکن است با دقت کمتری انجام شوند، نقشه برداری راه آهن باید به گونه ای باشد که هر گونه تغییر کوچک در زمین یا موانع را شناسایی کند بنابراین معمولا با مقیاس های کوچکتری برداشت انجام می شود تا بتوان تمام جزئیات مسیر را بررسی نمود.
توجه به موانع و ویژگی های خاص: در نقشه برداری راه آهن، موانع طبیعی مانند کوه ها، رودخانه ها و زمین های باتلاقی باید به دقت شناسایی و مورد توجه قرار گیرند. این در حالی است که در انواع دیگر نقشه برداری، ممکن است این موانع به این اندازه اهمیت نداشته باشند.
طراحی مسیر: در نقشه برداری راه آهن، طراحی مسیر باید به گونه ای باشد که با استاندارد های ایمنی و عملکرد خطوط راه‌آهن سازگار باشد. این شامل شیب ها، منحنی ها و نقاط تقاطع است که در نقشه برداری های دیگر ممکن است به این اندازه اهمیت نداشته باشند.
استفاده از فناوری ها و تکنولوژی ها: نقشه برداری راه آهن معمولاً از فناوری‌هایی مانند گیرنده های GPS و لیزرهای نقشه برداری استفاده می کند که ممکن است در دیگر انواع نقشه برداری کمتر مورد استفاده قرار گیرد. این فناوری ها به دقت و سرعت نقشه برداری کمک می کنند و اطلاعات دقیق تری را فراهم می آورند.
مدیریت زمان و هزینه: پروژه های راه آهن معمولاً با بودجه ها و زمان بندی های سخت گیرانه ای مواجه هستند چرا که این نوع از پروژه ها به زندگی روزانه مردم گره خورده اند. بنابراین، نقشه برداری باید به گونه ای انجام شود که در کوتاه ترین زمان ممکن و با کمترین هزینه، اطلاعات لازم را فراهم کند. این در حالی است که در دیگر پروژه ها، ممکن است انعطاف بیشتری در زمان و هزینه وجود داشته باشد.
در نهایت، نقشه برداری راه آهن به عنوان یک فرآیند پیچیده و چند وجهی، نیازمند تخصص های مختلف و ابزار های پیشرفته است. این فرآیند نه تنها در مراحل ساخت، بلکه در نگهداری و بهره برداری از خطوط راه آهن نیز اهمیت دارد و بهبود مستمر آن می تواند به افزایش ایمنی و کارایی شبکه های حمل و نقل ریلی کمک کند.
مراحل نقشه برداری راه آهن
نقشه برداری راه آهن یک فرآیند چند مرحله ای است که به دقت و برنامه ریزی نیاز دارد. این مراحل شامل بررسی اولیه، جمع آوری داده ها، طراحی مسیر و نقشه برداری دقیق است. در ادامه به تفصیل به هر یک از این مراحل پرداخته می شود.
۱- بررسی اولیه و مطالعات میدانی
اولین مرحله در نقشه برداری راه آهن، بررسی اولیه و انجام مطالعات میدانی است. در این مرحله، مهندسان و نقشه برداران به بررسی ویژگی های زمین و شرایط محیطی می پردازند. این شامل شناسایی موانع طبیعی مانند کوه ها، رودخانه ها و زمین های باتلاقی است. همچنین، بررسی کاربری های موجود در زمین و تأثیرات زیست محیطی پروژه نیز در این مرحله انجام می شود. این اطلاعات به مهندسان کمک می کند تا درک بهتری از شرایط موجود داشته باشند و برنامه ریزی بهتری برای مراحل بعدی انجام دهند.
۲- جمع آوری داده های زمین شناسی و جغرافیایی

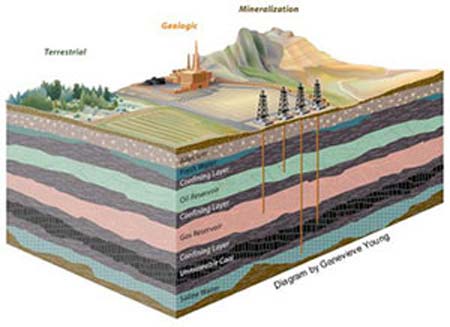

پس از بررسی اولیه، مرحله جمع آوری داده های زمین شناسی و جغرافیایی آغاز می شود. این داده ها شامل اطلاعاتی درباره نوع خاک، ساختار زمین، شیب ها و ویژگی های هیدرولوژیکی است. استفاده از تکنیک های مختلف مانند حفاری های ژئوتکنیکی و آزمایش های خاک به جمع آوری این داده ها کمک می کند. همچنین، اطلاعات جغرافیایی مانند نقشه های توپوگرافی و تصاویر ماهواره ای نیز برای تحلیل دقیق تر شرایط زمین مورد استفاده قرار می گیرد. این داده ها به مهندسان کمک می کند تا نقاط قوت و ضعف زمین را شناسایی کرده و تصمیمات بهتری در طراحی مسیر اتخاذ کنند.

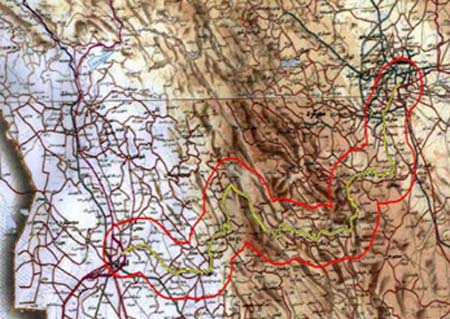

۳- طراحی مسیر
مرحله بعدی طراحی مسیر است. در این مرحله، با استفاده از داده های جمع آوری شده، مهندسان شروع به طراحی مسیر خطوط راه آهن می کنند. طراحی مسیر باید به گونه ای باشد که با استاندارد های ایمنی و عملکرد سازگار باشد. در این مرحله، توجه به شیب ها، منحنی ها و نقاط تقاطع بسیار مهم است. مهندسان باید اطمینان حاصل کنند که مسیر طراحی شده توانایی تحمل بار های سنگین قطار ها را دارد و همچنین از نظر ایمنی برای مسافران و بارها مناسب است.
۴- انتخاب بهترین مسیر بر اساس شرایط زمین و نیازهای عملیاتی
پس از طراحی اولیه، انتخاب بهترین مسیر بر اساس شرایط زمین و نیاز های عملیاتی انجام می شود. این مرحله شامل مقایسه مسیرهای مختلف و ارزیابی مزایا و معایب هر یک از آن هاست. عواملی مانند هزینه های ساخت، زمان سفر، و تأثیرات زیست محیطی در این ارزیابی ها مورد توجه قرار می گیرند. هدف این است که مسیری انتخاب شود که بهینه ترین شرایط را برای بهره برداری فراهم کند.
۵. نقشه برداری دقیق
پس از انتخاب مسیر نهایی، مرحله نقشه برداری دقیق آغاز می شود. در این مرحله، با استفاده از تجهیزات پیشرفته، اطلاعات دقیق تری از مسیر جمع آوری می شود. این اطلاعات شامل ابعاد دقیق، موقعیت نقاط کلیدی و ویژگی های زمین است. نقشه برداری دقیق به مهندسان کمک می کند تا اطمینان حاصل کنند که تمامی جزئیات در طراحی مسیر لحاظ شده است.
۶. استفاده از تجهیزات و تکنیک های پیشرفته

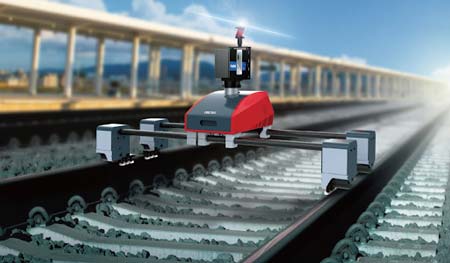

در نهایت، استفاده از تجهیزات و تکنیک های پیشرفته نقش بسزایی در فرآیند نقشه برداری راه آهن دارد. تکنیک هایی مانندنقشه برداری با گیرنده هایGNSS/GPS و لیزر اسکنرهای نقشه برداری به دقت و سرعت عملیات کمک می کنند. گیرنده جی پی اس به مهندسان این امکان را می دهد که موقعیت های دقیق عوارض و تجهیزات مورد استفاده را شناسایی کرده و داده های مکانی را با دقت بالا جمع آوری کنند. همچنین، لیزر اسکنرها می توانند اطلاعات سه بعدی دقیقی از زمین فراهم کنند که برای طراحی و ساخت خطوط راه آهن بسیار حیاتی است.
در مجموع، مراحل نقشه برداری راه آهن شامل بررسی اولیه، جمع آوری داده ها، طراحی و انتخاب مسیر و نقشه برداری دقیق است که همگی با استفاده از تجهیزات و تکنیک های پیشرفته انجام می شوند. این فرآیند به مهندسان کمک می کند تا خطوط راه آهنی ایمن، کارآمد و اقتصادی طراحی و ساخته شوند.
تجهیزات و فناوری های مورد استفاده
نقشه برداری راه آهن به ابزار ها و فناوری های پیشرفته ای نیاز دارد که دقت و کارایی بالایی را در جمع آوری و تحلیل داده ها فراهم می آورند. این تجهیزات به دسته های مختلفی تقسیم می شوند که شامل تجهیزات نقشه برداری و نرم افزارهای تخصصی موردنیاز است.
تجهیزات نقشه برداری

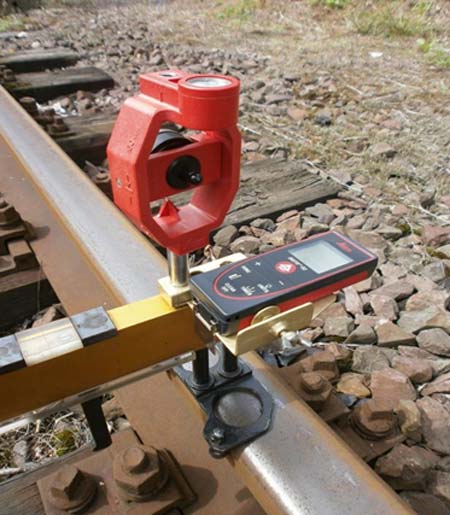

تجهیزات نقشه برداری ابزارهای کلیدی در فرآیند تعیین موقعیت و طراحی مسیرهای راه آهن هستند. از مهم ترین این تجهیزات می توان به موارد زیر اشاره کرد:
تئودولیت:
تئودولیت یک ابزار دقیق برای اندازه گیری زوایا در دو سطح افق و عمود است. این دستگاه به مهندسان این امکان را می دهد که با دقت بالا زاویه های افقی و عمودی را ثبت کنند. تئودولیت ها به دو نوع آنالوگ و دیجیتال تقسیم می شوند که نوع دیجیتال دقت و سهولت بیشتری در خواندن داده ها ارائه می دهد.

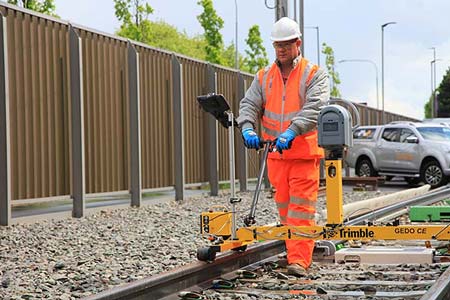

دوربین های نقشه برداری

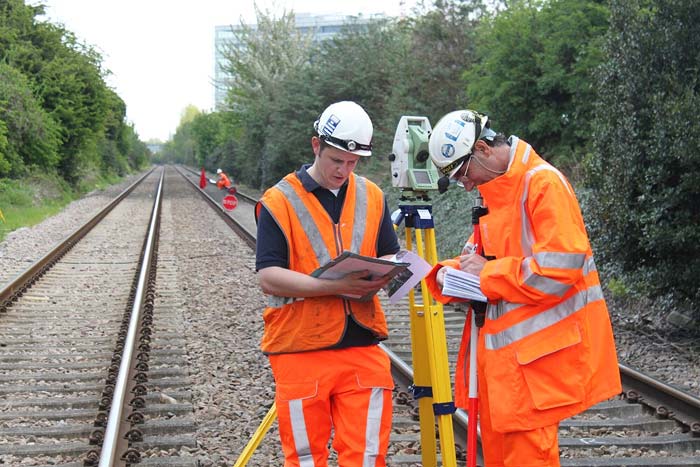

مهم ترین دوربین مورد استفاده در نقشه برداری از خطوط راه آهن، توتال استیشن ها هستند. این نوع از دوربین های نقشه برداری، ترکیبی از تئودولیت و دستگاه های اندازه گیری فاصله (EDM) هستند. این تجهیزات به مهندسان این امکان را می دهند که به طور هم زمان زوایا و فاصله ها را اندازه گیری کنند. توتل استیشن های مدرن تر معمولاً دارای قابلیت های ژئوتگینگ و ارتباطات بی سیم نیز هستند که دقت و سرعت جمع آوری داده ها را افزایش می دهند.
سیستم تعیین موقعیت ماهواره ای جهانی (GPS)
گیرنده GPS به عنوان یکی از ابزارهای کلیدی در نقشه برداری مدرن، به مهندسان کمک می کند تا موقعیت های دقیق جغرافیایی را شناسایی کنند. این سیستم به ویژه در مناطق وسیع و دورافتاده که دسترسی به نقاط مرجع سخت است، بسیار کارآمد است. گیرنده های جی ان اس اس دقت بالا می توانند دقتی در حد سانتی متر را در برداشت هایی نظیر RTK ارائه دهند که برای پروژه های راه آهن حیاتی است.

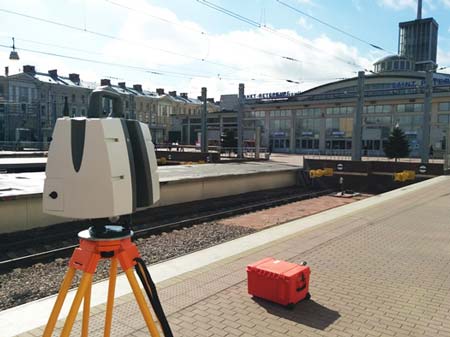

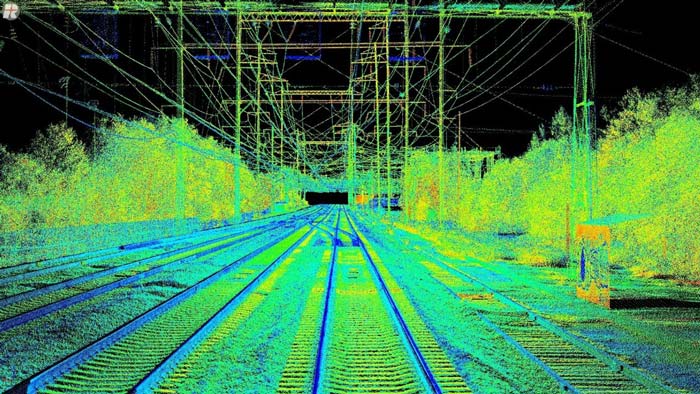

لیزر اسکنرها
لیزر اسکنرها ابزارهایی هستند که با استفاده از پرتو های لیزر، داده های سه بعدی دقیقی از محیط جمع آوری می کنند. این تجهیزات به سرعت و دقت بالا، اطلاعات توپوگرافی و ویژگی های زمین را ثبت می کنند و به مهندسان کمک می کنند تا مدل های دقیقی از زمین ایجاد کنند.
دوربین های دیجیتال و تصویربرداری هوایی یا ماهواره ای
این دوربین ها برای ثبت تصاویر هوایی و زمین شناسی استفاده می شوند و قابلیت استفاده بر پهپاد ها، ماهواره های تصویر برداری و … را دارند. تصاویر ثبت شده می توانند به عنوان منبع اطلاعاتی برای تحلیل های بعدی و طراحی مسیر استفاده شوند.
نرم‌افزارهای نقشه‌برداری
در کنار تجهیزات سخت افزاری، نرم افزارهای تخصصی نیز نقش مهمی در فرآیند نقشه برداری و تحلیل داده ها ایفا می کنند. این نرم افزار ها به مهندسان کمک می کنند تا داده های جمع آوری شده را پردازش و تحلیل کنند و مدل های دقیقی از مسیر های راه آهن ایجاد نمایند.
AutoCAD Civil 3D:
این نرم‌افزار یکی از ابزار های پیشرفته برای طراحی و مدل سازی پروژه های عمرانی، از جمله راه آهن است. نرم افزار Civil 3D امکان طراحی سه بعدی، تحلیل زمین شناسی و مدل سازی اطلاعات جغرافیایی (GIS) را فراهم می کند و به مهندسان این امکان را می دهد که به راحتی طراحی های خود را بهینه سازی کنند.
MicroStation:
نرم افزار MicroStation نیز به عنوان یک ابزار قدرتمند در طراحی و مستند سازی پروژه های زیر ساختی شناخته می شود. این نرم افزار قابلیت های متنوعی برای طراحی های دقیق و تحلیل های زمین شناسی ارائه می دهد.
ArcGIS:

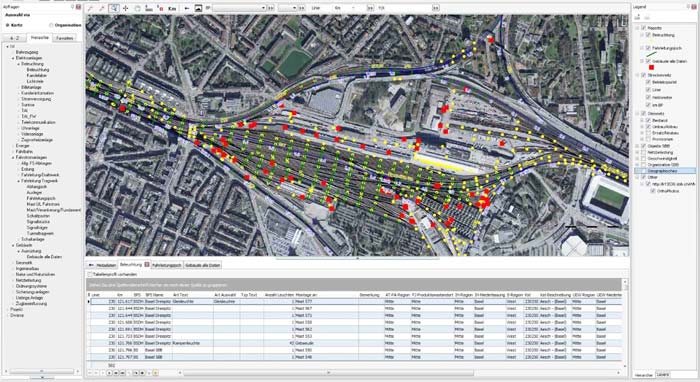

ArcGIS یک نرم افزار GIS است که به مهندسان این امکان را می دهد تا داده های جغرافیایی را تحلیل کنند و نقشه های دقیق تری ایجاد نمایند. این نرم افزار به ویژه در تجزیه و تحلیل تأثیرات زیست محیطی و برنامه ریزی فضایی کاربرد دارد.
Trimble Business Center:
این نرم افزار به طور خاص برای پردازش داده های نقشه برداری طراحی شده است. Trimble Business Center به مهندسان کمک می کند تا داده های جمع آوری شده از گیرنده های GPS و دوربین های نقشه برداری را پردازش کرده و مدل های دقیقی از زمین ایجاد کنند.
LEICA Geo Office:
این نرم افزار به کاربران این امکان را می دهد که داده های جمع آوری شده از تجهیزات LEICA را پردازش و تحلیل کنند. Geo Office به ویژه در پروژه های بزرگ و پیچیده کاربرد دارد و به مهندسان کمک می کند تا داده ها را به صورت دقیق و کارآمد مدیریت کنند.
بسیاری نرم افزار دیگر وجود دارند که برای تهیه یک نقشه دقیق و تحلیل های بعدی برای احداث یک خط راه آهن به کمک نقشه بردراان می آیند اما در این بخش فقط به تعداد از پرکاربردترین این نرم افزارها اشاره کردیم.
در نتیجه، تجهیزات و فناوری های مورد استفاده در نقشه برداری راه آهن شامل ابزارهای دقیق و نرم‌افزارهای پیشرفته ای است که به مهندسان کمک می کند تا اطلاعات دقیقی از زمین جمع آوری کرده و مسیرهای بهینه ای طراحی کنند. این فرآیند بهبود مستمر و استفاده از فناوری های نوین، کلید موفقیت در پروژه های راه آهن است.
چالش ها و راهکارها در نقشه برداری راه آهن
نقشه برداری راه آهن به عنوان یک فرآیند پیچیده و چند وجهی، با چالش های متعددی مواجه است. این چالش ها می توانند ناشی از موانع طبیعی، شرایط جوی، و همچنین محدودیت های فنی باشند. در این بخش، به بررسی مشکلات رایج در نقشه برداری و راهکارهایی برای مقابله با این چالش ها پرداخته می شود.
مشکلات رایج در نقشه برداری

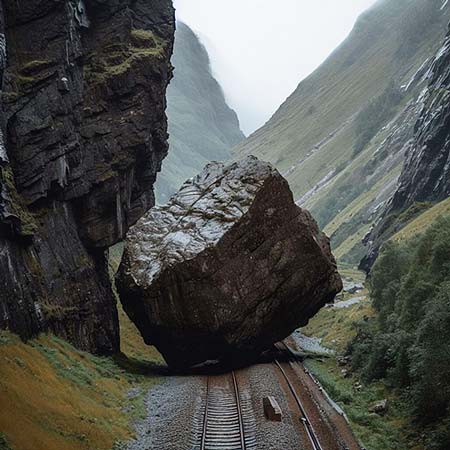

موانع طبیعی:
یکی از بزرگ ترین چالش ها در نقشه برداری راه آهن، وجود موانع طبیعی در مسیر پیش بینی شده برای عبور مانند کوه ها، رودخانه ها، جنگل ها و زمین های باتلاقی است. این موانع می توانند مسیر های پیش بینی شده را مختل کرده و نیاز به تغییرات اساسی در طراحی مسیر داشته باشند.
شرایط جوی:
شرایط جوی نامساعد، از جمله بارش باران، برف، و وزش باد شدید، می تواند تأثیر منفی بر دقت و سرعت جمع آوری داده ها داشته باشد. این شرایط ممکن است منجر به تأخیر در پروژه و افزایش هزینه ها شود.
دقت اندازه گیری:
در پروژه های بزرگ، حفظ دقت در اندازه گیری ها بسیار حیاتی است. هرگونه خطا در اندازه گیری می تواند به مشکلات جدی در مراحل بعدی ساخت و بهره برداری منجر شود.
دسترسی به مناطق دورافتاده:
برخی از مناطق مورد نظر برای نقشه برداری ممکن است به راحتی قابل دسترسی نباشند. این موضوع می تواند کار جمع آوری داده ها را دشوار کرده و زمان بر باشد. (به نظر شما برای برداشت در این شرایط کدام ویژگی های گیرنده های RayMax می تواند به کمک شما بیاید؟)
تأثیرات زیست محیطی:
ارزیابی تأثیرات زیست محیطی پروژه های راه آهن نیز یکی دیگر از چالش هاست. نقشه برداری باید به گونه ای انجام شود که کمترین آسیب به محیط زیست وارد شود.
راهکارهای فنی برای مقابله با چالش ها
استفاده از فناوری های پیشرفته:
به کارگیری فناوری های نوین مانند لیزر اسکنر و GPS می تواند به دقت و سرعت جمع آوری داده ها کمک کند. این فناوری ها به مهندسان این امکان را می دهند که در شرایط دشوار نیز داده های دقیقی جمع آوری کنند.
برنامه‌ریزی دقیق:
برنامه ریزی دقیق و جامع قبل از شروع عملیات نقشه برداری می تواند به شناسایی موانع طبیعی و شرایط جوی کمک کند. این برنامه ریزی شامل ارزیابی شرایط محیطی و انتخاب زمان مناسب برای انجام نقشه برداری است.
استفاده از تجهیزات مقاوم:
انتخاب تجهیزات نقشه برداری مقاوم در برابر شرایط جوی نامساعد می تواند به کاهش تأثیرات منفی این شرایط کمک کند. به عنوان مثال، استفاده از دوربین های نقشه برداری ضدآب و گیرنده های جی پی اس رایمند که با IP67 مقاومت بالایی نسبت به گرد و خاک و آب دارند و از طرفی در برابر ضربه مقاوم هستند و تجهیزات با دقت بالا در شرایط سخت، می تواند به بهبود کیفیت داده ها کمک کند.
آموزش و توانمند سازی تیم:
آموزش مداوم و توانمند سازی تیم های نقشه برداری در استفاده از فناوری ها و تجهیزات جدید می تواند به بهبود عملکرد و کاهش خطاها کمک کند. تیم های مجرب می توانند به راحتی با چالش های مختلف روبرو شوند و راهکارهای مناسبی ارائه دهند.
توسعه مدل های شبیه سازی:
استفاده از نرم افزارهای شبیه سازی محیط و یا سازه برای پیش بینی تأثیرات مختلف بر روی مسیرهای پیشنهادی می تواند به تصمیم‌گیری بهتر کمک کند. این مدل ها می توانند به مهندسان کمک کنند تا بهترین مسیر را با توجه به شرایط موجود انتخاب کنند.
در نهایت، مقابله با چالش های نقشه برداری راه آهن نیاز به ترکیبی از فناوری های پیشرفته، برنامه ریزی دقیق و همکاری مؤثر دارد. با اتخاذ این راهکارها، مهندسان می توانند به بهبود کیفیت و دقت نقشه برداری و در نتیجه موفقیت پروژه های راه آهن کمک کنند.
فرآیند جامع نقشه برداری راه آهن: از برنامه ریزی تا اجرا
برای داشتن یک جدول کامل از فعالیت هایی که نقشه برداران باید در حین نقشه بردرای راه آهن حتما در نظر داشته باشند، فهرستی تهیه کردیم که بهتر است در این بخش با شما به اشتراک بگذرایم تا همچون یک چک لیست برای انجام اقدامات موردنیاز همواره در دسترستان باشد:
۱- برنامه ریزی اولیه
تحلیل نیازها: تعیین اهداف پروژه و نیازهای خاص نقشه برداری.
شناسایی محدوده: انتخاب و شناسایی منطقه ای که نقشه برداری در آن انجام خواهد شد.
۲- تحقیقات میدانی
جمع آوری اطلاعات اولیه: بررسی نقشه های موجود، داده های جغرافیایی و اطلاعات زمین شناسی.
میدان کاوی: بازدید میدانی برای شناسایی موانع طبیعی و شرایط محیطی.
۳- انتخاب تجهیزات و فناوری ها
انتخاب تجهیزات مناسب: شامل دوربین های نقشه برداری،GPS و لیزر اسکنر ها.
آماده سازی نرم افزار ها: انتخاب نرم افزار های مناسب برای تحلیل داده ها و طراحی نقشه.
۴- انواع برداشت ها

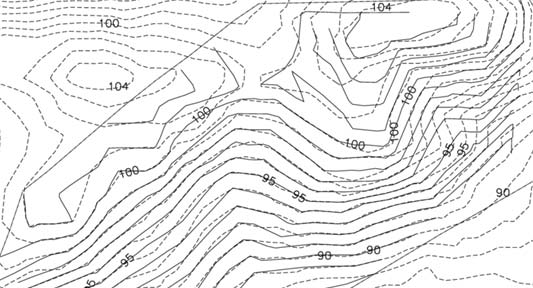

برداشت توپوگرافی:
اندازه گیری ارتفاعات، شیب ها و ویژگی های زمین.
استفاده از تئودولیت و دوربین های نقشه برداری.
برداشت اطلاعات مکانی-جغرافیایی:
تعیین موقعیت نقاط با استفاده از GPS
جمع آوری داده های مکانی دقیق.
برداشت زمین شناسی:
بررسی و تحلیل ویژگی های زمین شناسی و خاک.
استفاده از داده های میدانی و آزمایش های خاک.
برداشت هیدرولوژیکی:
مطالعه منابع آبی و تأثیرات آن ها بر مسیر.
اندازه گیری سطح آب و جریان رودخانه ها.
۵- پردازش و تحلیل داده ها
تحلیل داده ها: پردازش داده های جمع آوری شده و تبدیل آن ها به فرمت های قابل استفاده.
مدل سازی: ایجاد مدل های سه بعدی و شبیه سازی های لازم برای بررسی تأثیرات مختلف.
۶- طراحی مسیر
تعیین مسیر بهینه: بر اساس داده های جمع آوری شده و تحلیل های انجام شده.
تهیه نقشه های طراحی: ایجاد نقشه های دقیق برای مراحل بعدی ساخت.
۷- ارزیابی تأثیرات زیست محیطی
تحلیل تأثیرات زیست محیطی: بررسی اثرات پروژه بر محیط زیست و پیشنهاد راهکار های کاهش آسیب.
مشارکت با کارشناسان زیست محیطی: همکاری با متخصصان برای ارزیابی دقیق.
۸- نهایی سازی مستندات
تهیه گزارش نهایی: شامل تمامی اطلاعات، تحلیل ها و نقشه ها.
ارائه به ذینفعان: ارائه مستندات به مقامات و ذینفعان پروژه برای تأیید نهایی.
۹- نظارت و کنترل
نظارت بر اجرای پروژه: بررسی تطابق کارهای انجام شده با نقشه ها و طرح های طراحی شده.
به روزرسانی داده ها: در صورت تغییرات در شرایط محیطی یا طراحی، به روزرسانی مستندات و نقشه ها.
۱۰- مستند سازی و آرشیو
ذخیره سازی داده ها: آرشیو اطلاعات و مستندات برای استفاده های آینده.
تحلیل پس از پروژه: بررسی نتایج و درس های آموخته شده از پروژه برای بهبود فرآیند های آینده.
سوالات متداول
نقشه برداری راه آهن چیست و چرا اهمیت دارد؟
نقشه برداری راه آهن فرآیند جمع آوری داده های جغرافیایی و توپوگرافی برای طراحی و ساخت مسیرهای ریلی است. این کار به تعیین مسیر بهینه، کاهش هزینه ها و جلوگیری از مشکلات آینده کمک می کند.
چه نوع داده هایی در نقشه برداری جمع آوری می شود؟
در نقشه برداری، داده های توپوگرافی (ارتفاعات و شیب ها)، جغرافیایی (موقعیت نقاط با GPS) زمین شناسی (ویژگی های خاک) و هیدرولوژیکی (منابع آبی) جمع آوری می شود.
از چه تجهیزاتی در نقشه برداری استفاده می شود؟
از تجهیزات مختلفی مانند دوربین های نقشه برداری، گیرنده های GPS و لیزر اسکنرها برای جمع آوری داده ها و تحلیل آن ها استفاده می شود.
چگونه می توان چالش های محیطی را در نقشه برداری مدیریت کرد؟
با انجام تحقیقات میدانی، استفاده از نرم افزارهای شبیه سازی و همکاری با متخصصان محلی، می توان چالش های زیست محیطی و طبیعی را شناسایی و مدیریت کرد تا تأثیرات منفی کاهش یابد.
